一、 結構概述：

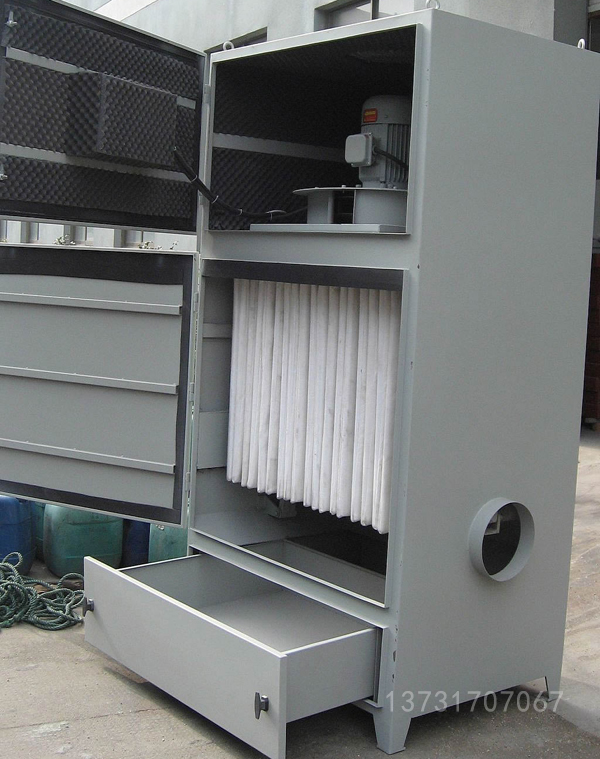

　　 PL型單機除塵器由引風機、除塵布袋、支撐骨架、振動電機、電控系統、收塵箱等主要部件組成，設備殼體采用Q235碳鋼板折彎，激光切割下料，靜電噴涂烤漆表層處理，外型美觀結構合理、運行穩定可靠，使用方便。
1、引風機：
　　離心風機采用O知名品牌廠家產品，風量大、風壓高、風機特性曲線硬，運行噪聲小。

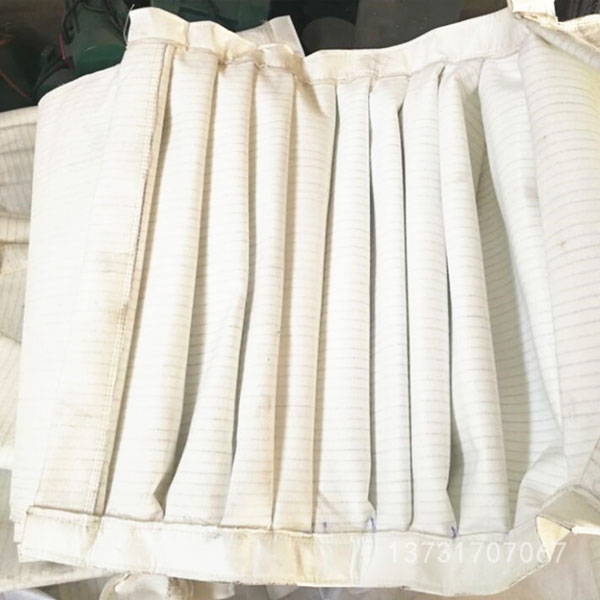

2、除塵布袋：
　　過濾部件采用滌綸針刺氈濾布，滌綸針刺氈是目前O上O優異的過濾材料，濾布采用三維織造，透氣性好、過濾精度高，可有效過濾粉塵，使用溫度不超過130℃。

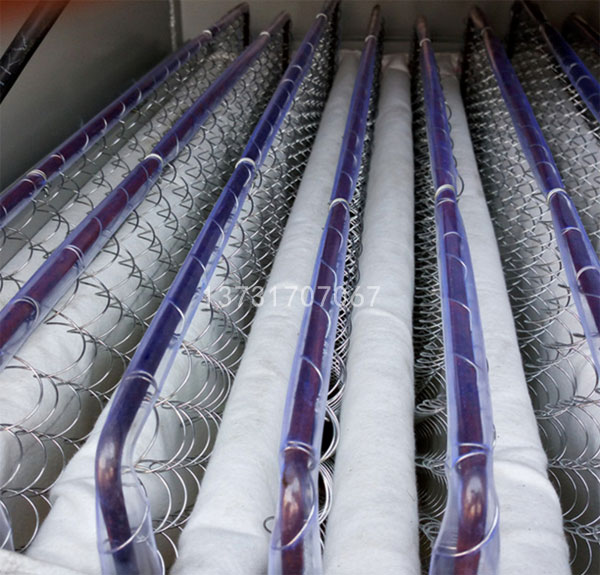

3、除塵骨架：
　　除塵骨架采用鋼絲框架和彈簧絲，彈簧絲具有很好的伸縮性，振動電機在帶動濾袋振動時，彈簧絲有助于濾袋表面的灰塵抖落。
4、收塵箱：
　　該款除塵器的收塵箱采用抽屜式設計，清灰方便快捷。
二、技術參數：

三、工作原理：
　　當含塵氣體由設備入風口進入除塵器過濾室后，粉塵被濾袋過濾，過濾后的潔凈氣體進入凈氣室，由引風機排出機外，濾袋過濾的粉塵附著在濾袋表面，通過振動電機抖動布袋，將粉塵從布袋表面抖落，粉塵落入收塵箱，定期進行清理即可，除塵效率可達99%。
四、用途范圍：
　　本系列產品廣泛用于各種工況條件，如機械打磨、包裝機、灌裝機、拋光機等工況，可用于陶瓷工業、玻璃工業、橡膠制品生產、耐火材料、水泥建材、砂輪制造、化工制品、機械加工等行業的除塵。
五、使用說明：
　　1、PL型單機除塵器安裝在產生粉塵的機械設備附近為宜，并由用戶按照除塵器進風口自行配制金屬或塑料吸塵管道，并配以吸塵罩使用。（也可聯系廠家代為配套）
　　2、機組工作前應檢查進風口、出風口、過濾室密封門、凈氣室密封門等連接處，是否連接密封好，以免漏風，降低吸塵效果。
　　3、該除塵器電壓為三相交流電380V，從設備外部控制箱上把風機電源、振動電機電源連接好，外部電源接入控制器即可初運行，初運行首先檢查風機是否正反轉，如發現風量很小，需調換電源接線。
　　4、除塵器的電控箱在設備運行時，切勿打開，如需調節檢修，應停機并切斷電源后再進行操作。
　　5、除塵器的密封門在設備運行時不可開啟，如需開啟請將設備停機后再進行開啟操作。
　　6、根據粉塵的性質和塵量的大小，應定期定時進行振打清灰，一般情況每班振打3-4次，每次30-45秒為宜，以確保機組工作正常。
　　7、根據塵量大小，定期清理收塵箱內的灰塵，清理收塵箱內的灰塵時，須停止設備的運行后再進行清理。打開旋鈕，抽出抽屜即可。
六、維護保養：
　　1、除塵布袋應定期檢查磨損情況，如發現有損壞應及時修補或更換，同時應根據實際情況定期清洗布袋，一般連續使用4-5個月需拆下清洗一次，清洗時將布袋上方的壓板螺絲卸下，布袋連同支撐網片可一同取出，然后取出網片，進行布袋清洗。
　　2、停機時應遮擋出風口，避免雜物的落入，造成風機葉輪損壞。
