舊砂再生機除塵系統設計成功經驗

發布日期：2018-06-26 11:14

鑄造用型砂經多次澆注后會產生表面燒結層，灰分增加，如繼續使用會影響鑄件質量。故近年來鑄造行業舊砂再生日益受到重視，各種舊砂再生機應運而生。但是，由于舊砂含有大量塵土和灰分，因此必須有專用除塵系統與之配套使用。除塵系統對主機性能影響較大，如果除塵系統風量小，會造成主機排塵能力下降，影響舊砂再生效果；如果除塵系統風量大，會將主機中有用的細小砂粒抽出，使舊砂回用率下降，浪費資源和能源，故除塵系統的設計合理與否會直接影響整機的使用性能。我公司所設計的除塵系統是舊砂再生機的配套除塵設備，具有結構簡單、使用可靠、價格低等優點，適用于一般鑄造企業的生產實際。該除塵系統可根據各種型號舊砂再生機配套設計生產，經許多鑄造廠家使用，效果良好。

1　設計出發點及原則

除塵系統的設計出發點是根據舊砂再生機排塵口工作參數：氣體流量（m³/h）；風壓（Pa）；氣體含塵濃度（mg/m³）。

設計原則是盡可能O地分離舊砂再生機排塵口氣體中塵土,保證再生機周圍環境中含塵濃度低于《工業企業衛生質量標準》規定的2.0 mg/m³,并力求達到設備結構簡單、使用可靠、維護方便等要求。

2　除塵系統設計及計算

2.1　除塵系統總體布置

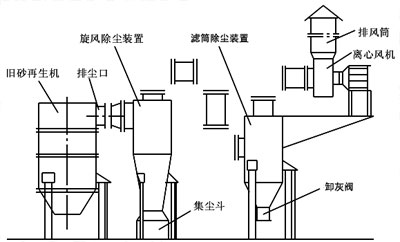

圖1 除塵系統總體布置簡圖

除塵系統總體布置如圖1所示。采用旋風除塵器與濾筒除塵裝置串聯的兩級除塵系統。旋風除塵裝置用作一級除塵，除去大部分灰塵；濾筒除塵裝置作為二級除塵，除去剩余的細小粉塵，以保證除塵效率。

2.2　旋風除塵裝置設計

旋風除塵裝置結構原理參考http://m.nmgzay.cn/product/xfccq.htm所示。

工作原理:砂流沿旋風除塵裝置側壁向下作回旋運動,在離心力、摩擦力及重力作用下，較大砂粒沿除塵器側壁落下，進入灰斗，細小粉塵被氣流帶走進入第二級除塵裝置。

影響除塵效果和壓力損失的主要因素是進口氣流速度。氣流速度越大，分離效果越好，但流速太大又會增加阻力損失和除塵器的磨損。對舊砂再生機排出的砂土類粉塵，選合適的進口氣流速度，并根據舊砂再生機排塵量，可計算設計出旋風除塵器裝置各部位尺寸。

2.3　濾筒除塵裝置設計

濾筒除塵器裝置為干式除塵器的一種，其結構形式較多，我公司參考國外O新產品結構形式及O生產實際，從結構、管理、維修等各方面綜合考慮，設計出先進LTM濾筒除塵器裝置，參考http://m.nmgzay.cn/product/2480.html所示。

濾筒除塵器的工作原理如下：含塵氣體由灰斗（或下部敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉，含塵氣體經濾筒過濾，粉塵阻留于濾筒表面，凈氣經袋口到凈氣室，由引風機排入大氣。當濾筒表面的粉塵不斷增加，導致設備阻力上升到設定值時，時間繼電器（或微差壓控制器）輸出信號，脈沖控制儀開始工作，逐個開啟電磁脈沖閥，使壓縮空氣通過噴口對濾筒進行噴吹清灰，使濾袋突然膨脹，在反向氣流作用下，附于濾筒表面的粉塵迅速脫離濾筒落入灰斗（或灰倉），粉塵由翻板閥排出。噴吹只對濾筒逐排清灰，其它排濾袋仍正常進行過濾不停風機。

4　某鑄造廠除塵系統性能檢測

實例：除塵系統經質量監測站測試，結果為:系統總阻力損失為2103Pa，與設計計算相近；不加除塵系統時環境含塵濃度為1038g/m³，加除塵系統環境含塵濃度為1.5mg/m³，低于O工業企業衛生設計標準規定的含塵濃度2.0mg/m³，故該除塵系統效果較好。

5　結論

本除塵系統采用二級除塵，除塵效率高，是各種型號再生機專用除塵系統，也適用于類似高濃度排塵設備；結構緊湊，制造簡單；含塵濃度變化范圍較寬，使用、維護方便；系統阻力損失較小，耗電量小，節省能源和資源。
